Pametni energetski in krožni sistemi
| Predstavitev opreme |

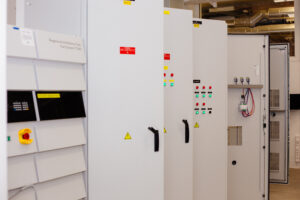

Sistem sestavljajo: Enosmerni reguliran vir moči 240 kW
Vodno hlajeni DC/AC pretvornik 200 kW
Frekvenčni pretvornik 160 kW
Napredni merilni sistem za meritev proizvodnje električne energije razpršenih virov
Termoelektrični sončni sistem
|
| Dobavitelj opreme | TELEM inženiring, avtomatizacija, zastopstva d.o.o., https://telem.si/ |
| Skrbniki opreme |
Prof. dr. Bojan Štumberger, bojan.stumberger@um.si prof. dr. Miralem Hadžiselimović, miralem.h@um.si prof. dr. Sebastijan Seme, sebastijan.seme@um.si |
| Lokacija opreme |
Fakulteta za energetiko UM, Inštitut za energetiko, Vrbina 18, 8270 Krško |
|
|
|
|
Naziv opreme |
Stereo PIV sistem in PDA sistem |
|
Dobavitelj opreme |
Ing. Prager Elektronik HandelsGmbh, https://www.prager-elektronik.at/en/ |
|
Predstavitev opreme |
Stereo PIV sistem: Laser 2×50 mJ, hitrost zajemanja 100 Hz, 2x kamera FlowSence CX 4M-563 2336x1728px, 563 fps, DynamicStudio programska oprema. PDA sistem: FlexPDA 1D sistem, FlowExplorer High Power, FiberPDA sprejemnik, BSA P100 Procesor, BSA flow programska oprema. |
|
Skrbnik opreme |
doc. dr. Matej Fike, matej.fike@um.si |
|
Lokacija opreme |
UM Fakulteta za energetiko, Inštitut za energetiko, Vrbina 18, 8270 Krško, Laboratorij za alternativne aero in hidro energetske tehnologije. |
   |
|
|
Naziv opreme |
Pogonski sklop za strojno simulacijo interakcije med pogonom/virom in električnim omrežjem |
|
Dobavitelj opreme |
Imperix |
|
Predstavitev opreme |
Pogonski sklop se uporablja za raziskovalno delo na področjih načrtovanja in izvedbe vodenja naprednih električnih pogonov, proizvodnje električne energije ter sistemskih strojnih simulacij interakcije med pogonom/virom in električnim omrežjem. Sestavljen je iz merilne mize, na kateri sta preko merilnika navora mehansko povezana asinhronski stroj z navitim rotorjem in sinhronski stroj s trajnimi magneti ali navitim rotorjem. Oba stroja sta reda moči 30 kW in sta lahko napajana v različnih konfiguracijah neposredno iz omrežja oz. simulatorjev omrežja ali preko modularnih pretvornikov močnostne elektronike. Modularnost pretvornikov omogoča različne konfiguracije pretvornikov ter napajanje iz različnih virov energije (omrežje, simulatorji vira energije, baterijski hranilnik). Pogonski sistem vodimo s krmilnimi enotami Imperix B-Box RCP, ki omogočajo blokovno programiranje v programskem okolju Matlab/Simulink, spremljanje in zajemanje merjenih količin in vodenje v realnem času. Pogonski sklop omogoča hitro izvedbo različnih vodenj in preizkusov na strojni opremi. |
|
Skrbnik opreme |
Prof. dr. Jožef Ritonja |
|
Lokacija opreme |
UM, Fakulteta za elektrotehniko, računalništvo in informatiko, Koroška cesta 46, 2000 Maribor, Laboratorij za aktivna omrežja in simulacije elektroenergetskih sistemov, G-027 |
|
|
|
| Naziv opreme |
Močnostni simulator nizkonapetostnega električnega omrežja, Grid simulator 61800-100, Chroma Močnostni tester baterij 120 kW, Battery tester 17040-120, Chroma Temperaturna komora 35 kW, MSL Baterijski hranilnik energije Merilni sistem Dewesoft R8 Digitalni simulator elektroenergetskih sistemov v realnem času in zaprti zanki, NovaCor, RTDS Technologies, Kanada |
| Predstavitev opreme |
Z močnostnimi 4-kvadrantnimi simulatorji lahko simuliramo NN AC električno omrežje do moči 210 kVA. Nanje lahko priključimo različne pretvornike, kot so razpršeni viri, avto polnilnice, baterijske hranilnike energije, ipd. Razpolagamo z dvema simulatorjema, ki sta lahko povezana vzporedno ali zaporedno, kar omogoča povečanje moči ali napetosti. Testirane naprave, ki so povezane na močnostni simulator, lahko oddajajo oz. sprejemajo energijo, simulatorji pa lahko simulirajo različne anomalije, ki se pojavljajo v el. omrežju, kot so prekinitve, napetostne špice, višji harmoniki, enosmerna komponenta,… Simulatorji lahko spreminjajo impedanco el. omrežja, ki ga simulirajo. Tako se lahko testira pretvornike čez celoten razpon delovanja in imunost pretvornikov na anomalije iz omrežja. Regenerativni močnostni tester baterij lahko testira vse baterije od napetosti 60 V do 1000 V in moči do 120 kW. Baterijo se lahko polni ali prazni, se jo zapelje po želeni trajektoriji. Tako lahko dobimo realne podatke o močnostnih baterijskih hranilnikih energije. Hkrati je tester baterij tudi simulator baterije. To pride prav pri testiranju pretvornikov, saj lahko nastavimo poljubne napetosti in karakteristike simulirane baterije. Temperaturna komora z razponom temperature od –40°C do +130°C in notranjimi dimenzijami 2,5 m dolžine, 2 m širine in 2 m višine omogoča testiranje različnih el. naprav, pretvornikov, baterijskih sklopov, ipd. čez zelo širok temperaturni razpon in na ekstremih temperaturah daljši čas. Toplotna moč hladilno-ogrevalne enote je 38 kW. V temperaturno komoro so napeljani močnostni kabli za AC napetost 300 A in ločeno DC za 300 A z vsemi pripadajočimi zaščitnimi sistemi. Tako je mogoče povezati testiranec z vsemi zgoraj naštetimi napravami. Komora vsebuje termovizijsko kamero in kamero višje resolucije za vizualni nadzor iz laboratorija. Komora vsebuje vso potrebno senzoriko. Baterijski hranilnik z Litij Titan Oksidnimi (LTO) celicami zagotavlja superiorne zmogljivosti. Hranilnik ima nazivno napetost 770 V in lahko shrani do 70 kWh energije. DC zmogljivost 300 A trajno znese pri nazivni napetosti 230 kW. AC zmogljivost pripadajočih pretvornikov 100 kW trajno. Baterijski hranilnik nam omogoča napajanje DC-DC ali DC-AC pretvornikov, napetosti od 24 V do 890 V. S pripadajočimi dvosmernimi pretvorniki se lahko raziskuje in razvija različne rešitve za pomoč el. omrežju, kot so RVF, aRPF, Peak Shaving, otočno delovanje, ipd. (Ime naprave: Toshiba SCiB LTO) 56 kanalni merilni sistem za simultano zajemanje merjenih veličin s hitrostjo zajemanja 1 MS/s in ločljivostjo 16 bit. Vsebuje 21 napetostnih vhodov do 1000 V in 32 nizkonapetostnih vhodov za priključitev različnih senzorjev, kot so na primer tokovniki in vhodi za meritev temperature. Sistem nam omogoča simultano zajemanje podatkov na velikem številu kanalov z veliko ločljivostjo tudi daljše časovno obdobje. Na voljo imamo tudi večje število tokovnikov z veliko ločljivostjo za 400 A, 1000 A in 60 A. Digitalni simulator NovaCor je visokozmogljivi sistem za simulacije električnih omrežij in močnostne elektronike v realnem času in zaprti zanki. Možne so simulacije trifaznega omrežja z do 200 vozlišči s korakom 50 mikro sekund, medtem ko lahko delovanje naprav močnostne elektronike (npr. VSI, STATCOM, SSSC) simulira s korakom 1 do 4 mikro sekund. Strojna oprema vključuje digitalne in analogne vhodne in izhodne kartice, kartico za sinhronizacijo simulacijskega koraka z zunanjo referenco (npr. ura GPS) in mrežno komunikacijsko kartico z vgrajeno programsko opremo z licencami za različne standardne protokole (npr. IEC 61850, IEEE C37.118, IEC 60870-5-104). |
| Dobavitelj opreme |
Močnostni simulator nizkonapetostnega električnega omrežja, Grid simulator 61800-100, Chroma, Močnostni tester baterij 120 kW, Battery tester 17040-120, Chroma, Temperaturna komora 35 kW, MSL.: ALL DATA EE d.o.o., www.alldataee-doo.com Baterijski hranilnik energije: Sitel d.o.o., http://www.sitel.si/ Merilni sistem Dewesoft R8, Dewesoft d.o.o.: www.alldataee-doo.com Digitalni simulator elektroenergetskih sistemov v realnem času in zaprti zanki, NovaCor: RTDS Technologies, Kanada, https://www.rtds.com/ |
| Skrbniki opreme |
Močnostni simulator nizkonapetostnega električnega omrežja, Grid simulator 61800-100, Chroma, Močnostni tester baterij 120 kW, Battery tester 17040-120, Temperaturna komora 35 kW, MSL, Baterijski hranilnik energije, Merilni sistem Dewesoft R8: Dr. Primož Sukič, primoz.sukic2@um.si Digitalni simulator elektroenergetskih sistemov v realnem času in zaprti zanki, NovaCor, RTDS Technologies, Kanada, Izr. prof. dr. Boštjan Polajžer, bostjan.polajzer@um.si |
| Lokacija opreme | UM Fakulteta za elektrotehniko, računalništvo in informatiko, Koroška cesta 46, 2000 Maribor, stavba G2, prostor G-027 |
| Predstavitev opreme |
Skupaj razvijamo rešitve za nova električna omrežja Skupaj razvijamo rešitve za nova električna omrežja (YouTube) |
|
|
|
| Naziv opreme | Vektorski omrežni analizator ZVA43 in spektralni analizator FSW50 ter vektorski signalni generator SMW200A s frekvenčnimi pretvorniki do 140 GHz. |

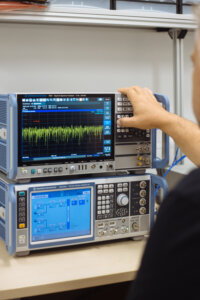

| Predstavitev opreme | Vektorski omrežni analizator, spektralni analizator in signalni generator omogočajo delo na področju visoko frekvenčnih signalov do 140 GHz. Vektorski omrežni analizator s štirimi porti omogoča merjenje in analizo impedančnih parametrov in njihovih frekvenčnih potekov magnitude in faze na najzahtevnejših visoko frekvenčnih vezjih. Spektralni analizator omogoča spremljanje visoko frekvenčnega spektra z visoko občutljivostjo do -153 dBm in pasovno širino do 10 MHz, pri tem pa številne programske razširitve zagotavljajo analizo moduliranih visoko frekvenčnih signalov v IQ domeni od preprostih modulacijskih shem do najzahtevnejših komunikacijskih standardov, vključujoč meritve elektromagnetne združljivosti. Ob tem vektorski signalni generator s pasovno širino do 2 GHz zagotavlja generiranje visoko frekvenčnih signalov v IQ domeni od preprostih modulacijskih shem do najzahtevnejših programsko definiranih modulacijskih shem, vključujoč že uveljavljene komunikacijske standarde. Generator omogoča generiranje visoko frekvenčnih signalov po dveh ločenih modulacijskih poteh z namenom analize kompleksnih komunikacijskih sistemov. |
| Dobavitelj opreme |
Rohde & Schwarz, https://www.rohde-schwarz.com |
| Skrbniki opreme | doc. dr. Iztok Kramberger |
| Lokacija opreme | UM Fakulteta za elektrotehniko, računalništvo in informatiko, Laboratorij za elektronske in informacijske sisteme, Koroška cesta 46, 2000 Maribor |
| Predstavitev opreme | Nova oprema za novo ero radijskih komunikacij |
   |
|
|
Sestava opreme |
ReactIR 702L, Instrument za In-Situ spremljanje kemijskih reakcij v MID – IR področju M400 z InPro5000i, Merilnik in sonda za merjenje raztopljenega CO2S230 KIT SevenCompact Cond, Merilnik prevodnosti |
| Predstavitev opreme |
Komplet senzorjev je namenjen sledenju poteka kemijskih in biokemijskih reakcij. Takojšnje informacije o poteku reakcij omogočajo boljše poznavanje, učinkovitost kvantifikacije, optimizacijo in scale-up procesa. ReactIR 702L omogoča preučevanje reakcij v realnem času, pri čemer zagotavlja zelo natančne informacije o iniciaciji, presnovi, kinetiki, mehanizmu, in poteku reakcije. Z in-situ ReactIR 702L neposredno sledimo koncentracije ključnih reakcijskih komponent, ki se tekom reakcije spreminjajo. Zagotavlja hitro kvantitativno kemijsko analizo šaršnih in kontinuirnih procesov. V realnem času je možno spremljanje strukturnih značilnosti reakcijskih komponent s karakterističnimi funkcionalnimi skupinami. In-situ senzor za CO₂ M400 z omogoča natančno merjenje in nadzorovanje koncentracije raztopljenega CO2 v realnem času, kar je za bioprocese pomembno. Sonda za raztopljeni CO2 omogoča spremljanje vrednosti raztopljenega CO2 za nadzor proizvodnje in zagotovitev željenega produkta ter maksimiranja donosa. Senzorje za merjenje prevodnosti uporabljamo za nadzor kakovosti laboratorijskih in industrijskih proizvodnih procesov. Prevodnost je ena izmed ključnih fizikalnih lastnosti raztopin preko katere spremljamo koncentracijo reakcijskih komponent. |
| Dobavitelj opreme | Mettler Toledo d.o.o., https://www.mt.com/si/sl/home.html |
| Skrbnica opreme |
izr. prof. dr. Darja Pečar, darja.pecar@um.si Fakulteta za kemijo in kemijsko tehnologijo UM |
| Lokacija opreme |
Fakulteta za kemijo in kemijsko tehnologijo UM, Smetanova 17, 2000 Maribor, prostor D1-313 |
| Predstavitev opreme | |
|
|
|
| Predstavitev opreme | Sistem TGA – DTA za čiste vzorce (TGA 2 + DSC 3) je sestavljen iz dveh aparatov, ki sta priključena na isti procesor in isto programsko opremo, tako da dobljeni rezultati predstavljajo smiselno celoto. Termična analiza spada med osnovne postopke karakterizacije v anorganski in koordinacijski kemiji kot tudi v kemiji materialov (anorganski nanomateriali, polimeri, tekstilni materiali). Osnovni princip vsake termične analize je meritev ene ali večih fizikalnih lastnosti vzorca (masa, temperatura, dimenzije, optične lastnosti) v odvisnosti od temperature. Pri termogravimetrični analizi (TGA) spremljamo maso v odvisnosti od temperature, pri diferencialni dinamični kalorimetriji (DSC) pa merimo toplotni tok, potreben za izenačitev temperature med vzorcem in inertno referenco. |
| Dobavitelj opreme |
Mettler Toledo d.o.o., https://www.mt.com/si/sl/home.html |
| Skrbnik opreme |
izr. prof. dr. Matjaž Kristl, matjaz.kristl@um.si Fakulteta za kemijo in kemijsko tehnologijo UM |
| Lokacija opreme | Fakulteta za kemijo in kemijsko tehnologijo UM, Smetanova 17, 2000 Maribor, prostor D1-312 |
   |
|
| Predstavitev opreme | Elektrokinetični analizator SurPASS 3 je instrument za visokokakovostno analizo zeta potenciala na površinah trdnih snovi, ki deluje na principu merjenja pretočnega potenciala ali toka. Delovna konfiguracija za instrument SurPASS 3 je sestavljena iz osnovnega instrumenta z integrirano avtomatizirano titracijsko enoto, kompleta Ag/AgCl elektrod, pH elektrode, elektrode za merjenje prevodnosti, nabora merilnih celic za različne vrste vzorcev ter programske opreme. Elektrokinetični analizator SurPASS 3 omogoča popolnoma avtomatizirano analizo zeta potenciala makroskopskih trdnih površin v realnih pogojih. Zeta potencial oz. elektrokinetični potencial je nosilec informacije o elektrokinetičnih lastnostih površine, kar pomeni da nudi informacijo o površinskem naboju in o interakciji površine z raztopino elektrolita. Instrument temelji na metodi merjenja pretočnega potenciala ali toka za neposredno določanje zeta potenciala na površini, kjer gonilno silo predstavlja tlačna razlika. Ko vzdolž nabite površine v raztopini ustvarimo neko tlačno razliko, se raztopina začne gibati ob površini in ustvari se električno polje. Zaradi težnje po ravnovesnem stanju, nastala razlika v električnem potencialu povzroči tok presežnih ionov v nasprotni smeri volumskega toka raztopine. Nastala potencialna razlika se imenuje pretočni potencial in običajno znaša nekaj 10 mV. Pretočni potencial / tok služi za določitev zeta potenciala po ustreznih enačbah. |
| Dobavitelj opreme | Anton Paar d.o.o., Slovenija, https://www.anton-paar.com/nz-en/about-us/anton-paar-companies/anton-paar-doo/ |
| Skrbnica opreme |
doc. dr. Irena Petrinič, irena.petrinic@um.si, Fakulteta za kemijo in kemijsko tehnologijo UM |
| Lokacija opreme | Fakulteta za kemijo in kemijsko tehnologijo UM, Smetanova ulica 17, 2000 Maribor, prostor D1-301 |
| Predstavitev opreme | Nove raziskave na področju proizvodnje pitne vode in čiščenja odpadnih voda |
   |
|
|
Naziv opreme |
Mikroprocesni pretočni sistem, Syrris |
|
Dobavitelj opreme |
Commerce Trgovina – zastopanje, posredovanje in svetovanje d.o.o., www.commerce-lj.si |
|
Predstavitev opreme |

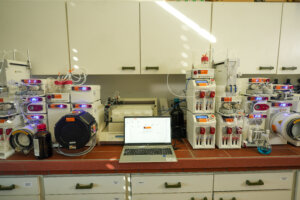

Mikroprocesni pretočni sistem je oprema za izvajanje kemijskih procesov, v katerih kemijske reakcije in druge operacije potekajo v majhnem (mikro) merilu po principih pretočne kemije. Sistem je sestavljen iz številnih modulov, ki omogočajo ročno in avtomatsko upravljanje reakcij in separacij v kontinuirnem toku. Sestavljajo ga: črpalke, moduli za shranjevanje reagentov, moduli za ročno in avtomatizirano vbrizgavanje ter avtomatsko zbiranje vzorcev, moduli za regulacijo temperature in tlaka, moduli za fotokemijo, elektrokemijo in ekstrakcijo tekoče-tekoče. Module je mogoče razporejati v različne konfiguracije, kar ponuja uporabnikom veliko možnosti za izvedbo pretočne kemije in optimizacijo mikroprocesnih sistemov. Izvedba reakcij je možna v širokem območju temperatur (od -100 °C do 250 °C) in v različnih vrstah reaktorjev, kot so mikroreaktorji, cevni reaktorji in kolone. Sistem omogoča manjšo porabo kemikalij, hitrejše reakcije, večjo varnost in enostavno povečanje kapacitete. |
|
Skrbnik opreme |
asist. Aleksandra Verdnik, mag. inž. kem. teh. viš. strok. sodel. mag. Nermina Leber , univ. dipl. inž. kem. tehnol. |
|
Lokacija opreme |
UM, Fakulteta za kemijo in kemijsko tehnologijo, Smetanova ulica 17, 2000 Maribor, Laboratorij D2-303 |
|
|
|
